鋰電池行業的真空應用-極巻、極片、電芯的高真空烘烤工藝

? 鋰電池極巻/極片/電芯真空烘烤干燥，目前最有效的解決方法是通過高真空，高溫度均勻度、使鋰電池正/負極材料達到最低水含量（不同材料體系標準不一），同時減少鋰離子電池生產工藝中雜質、浮游顆粒 等粉塵對鋰電池性能的影響。

高真空烤箱：如果烤箱外部環境露點不可控，由于真空烤箱在使用時不可能做到同進同出，為防止新入料烤箱（帶入環境中潮濕空氣）對整個真空烘烤干燥系統的影響，在每個烤箱分支管路上加一個真空閥門，其中有一臺烤箱出料時，這臺烤箱的閥門關閉，當其重新加物料后要進行抽空時，其它烤箱閥門關閉，重新加料的這臺烤箱閥門打開，開始抽真空，當各個腔體真空壓力達到平衡時，所有閥門打開，避免烤箱之間竄氣，新加料的烤箱會影響其他烤箱的露點。

為保證烘箱獲得高真空壓力，真空泵應就近布局，減少真空管道造成壓力損耗，同時配置合適的抽真空口徑和閥門，避免縮徑造成真空壓力損耗和抽速變慢。

烘箱的實際真空壓力范圍要求：普通烘箱-95~-99Kpa；高真空烘箱1~100Pa（絕壓）；高真空自動烘烤干燥線1~100Pa（絕壓），配合高真空自動烘烤干燥線使用時，真空泵應具備智能監控功能和物聯網技術應用功能。

烘烤真空不易配置真空罐。

真空烤箱真空系統主要介質成分水氣、粉塵、NMP。選用的真空泵要有耐水氣、粉塵、NMP的能力。

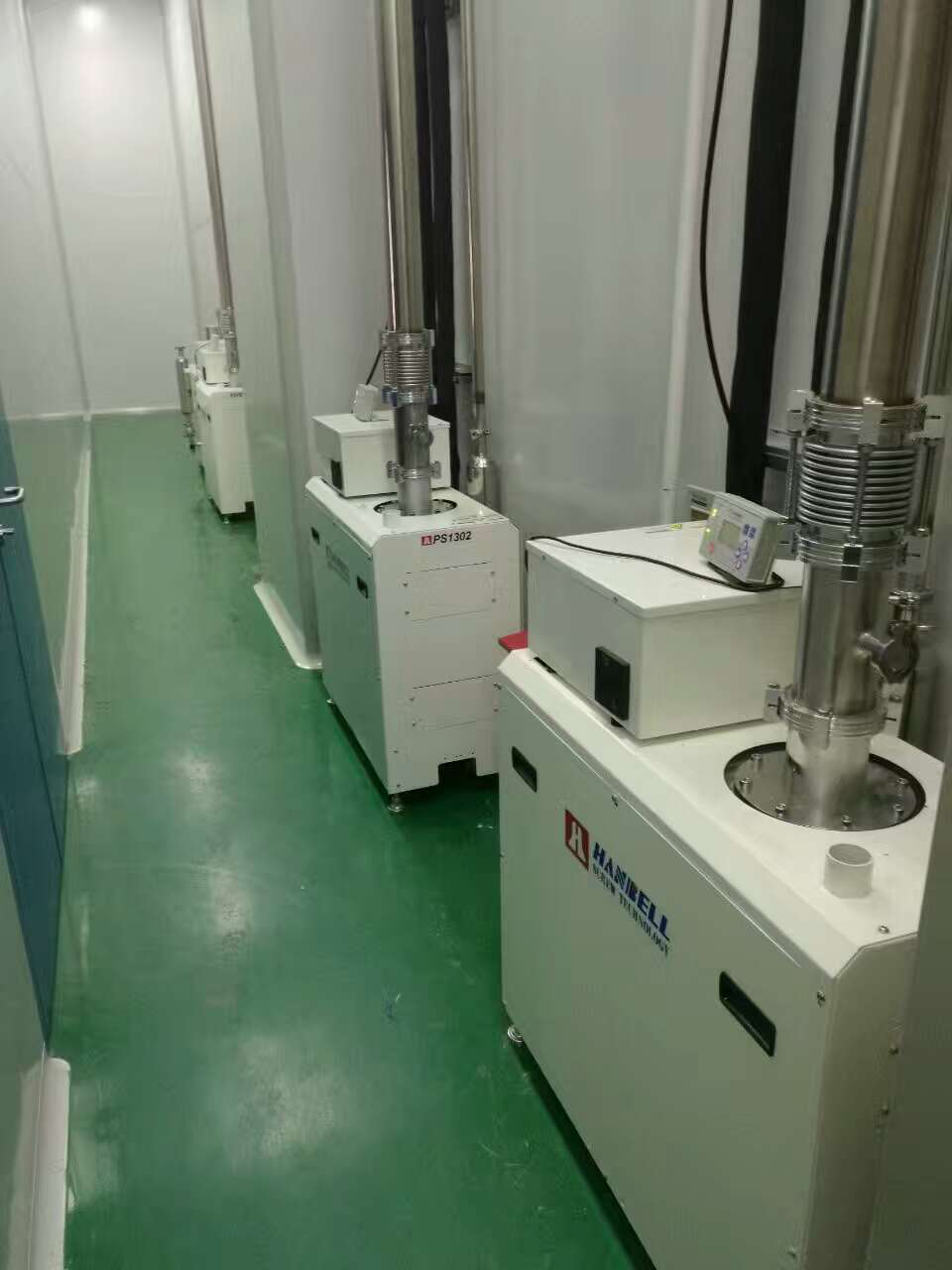

真空泵選型：漢鐘干式螺桿真空泵，PS系列螺桿羅茨真空機組，真空泵機組極限真空度0.1Pa，真空泵轉子和內腔過流部分采用奈米陶瓷涂層，耐NMP和電解液的腐蝕。真空泵放置在烤箱現場，可以采用1臺真空機組拖1個烤箱或多個烤箱，烤箱真空度可以保持到10Pa~100Pa（空載）。真空管道采用304不銹鋼材質，真空烤箱腔體采用真空閥門控制真空的通斷，真空泵處于常開狀態。

漢鐘干式螺桿真空機組配置和功能：

電控柜（變頻/工頻）

PLC人機界面

水流量計

氮氣流量計

溫度傳感器（泵體/電機）

排氣口消音器，逆止閥

機架、外箱

氮氣密封和吹掃

實時顯示真空泵運行電流/溫度/水流量/氮氣流量值

真空泵運行時間記錄

真空泵故障/停機記錄

真空泵電流/溫度/水流量值異常停機保護
