ANLET真空泵在物料輸送行業的應用

ㄧ、前言

日本ANLET品牌鼓風機BS系列及BH系列選用機型方案，我司開發出選機程序如下，供物料輸送行業客戶進行適合之ANLET產品選型支用。

唯此選機程序尚屬試用開發階段，仍需客戶依自行需求及相關經驗，針對選行程序鎖式算出來結果進行專業判斷，本程序在收斂結果范圍內具參考價值，如產生不符合現實情況之結果，請重新調整參數，并檢討輸入之參數的可行性評估。

本程序方案為參考用。

二、操作說明:

1. 本選型成式包含兩部份，其ㄧ為選型計算表，另ㄧ為壓力損失計算表，兩者須一并考慮合理性。

首先使用選型計算表。

請客戶輸入相關參數:

料的密度: 請輸入要需送的原料密度，注意單位為每立方公尺多少公斤，可以查

         詢原料制造商。

送料速率: 請輸入設計需求的送料速度，以每臺射出機為計算基礎，如多大容積

         的料槽，需在幾秒中裝多少公斤。

送料壓差:ㄧ般流動性佳的物料，請輸入25 KPa，黏滯度較差的物料請輸入30KPa.

        可以廠家經驗調整。

送料管徑: 請輸入送料系統的主要管徑，以公尺為單位。

射出機臺數: 請輸入有多少射出機設備，如有大小不同射出機，請以站比例較多

            數的射出機概略估算，在加上安全系數。

以上參數輸入完成后，程序會計算出整個送料系統需要的大略風量。

2. 有了需求總風量后，再配合第二部份管路壓力損失計算表，算出總壓差，

得出如下結果:

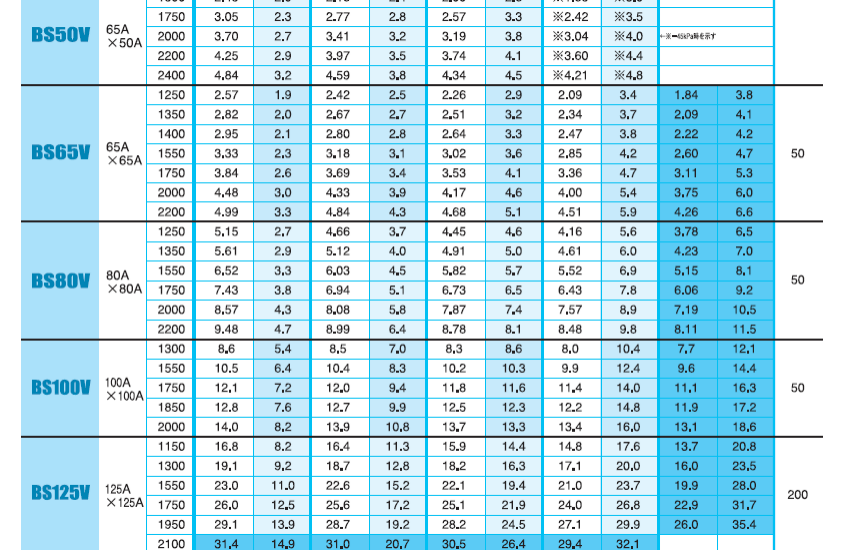

以上結果為程序自動計算，根據得出的計算結果，請使用選型表格，參考ANLET原廠公司型錄數據，填具以下參數，以BS-V系列為例，參考型錄表格，選出相對應的機型輸入相關參數后，可以得出需使用的臺數。

關于此部份，可以洽詢我公司技術人員及業務員。

ANLET風機型號參數表
型號	BS80V
使用壓差 (KPa)	40
轉數 (RPM)	1350
風量 m3/min	4.32

第二部份: 管路壓力損失計算表



本程序目第在于計算，整個送料系統的管路壓力損失。



其中空氣量及流速字段由選型計算表得來:

依據所選訂的機型而定。

空 気 量	(m3/min)	4.32

流   速	m/s	16.3

使用者請輸入以下參數:

管路直徑	(m)
直 管 總   長	（ｍ）
彎管個數	（個）
閘閥	（個）
逆止閥	（個）

請依系統設計設計需要，依序需入以上參數，本程序?qū)鶕?jù)輸入?yún)?shù)，自動計算出管路壓損，并回饋至第一部份的選型計算表中。

請依據選型表格，再選出適合機型。

相當于直管長度	（ｍ）
総合圧損	(kPa)

注意事項: 根據輸入的有效參數，本程序所計算出的合理壓損，數值應為

0KPa至30 Kpa之間，若超過此數值，請檢視輸入?yún)?shù)的合理性。
