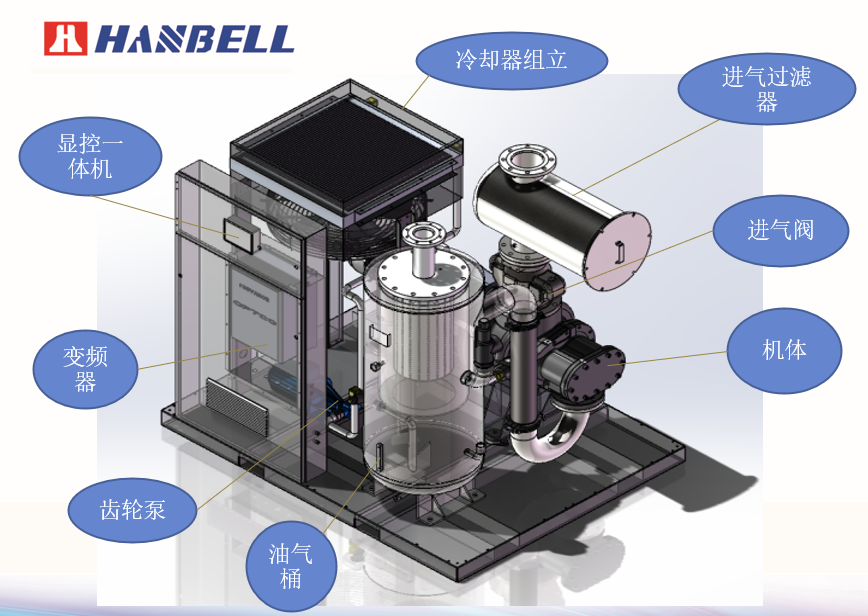

漢鐘永磁變頻油螺桿真空泵的結構圖：

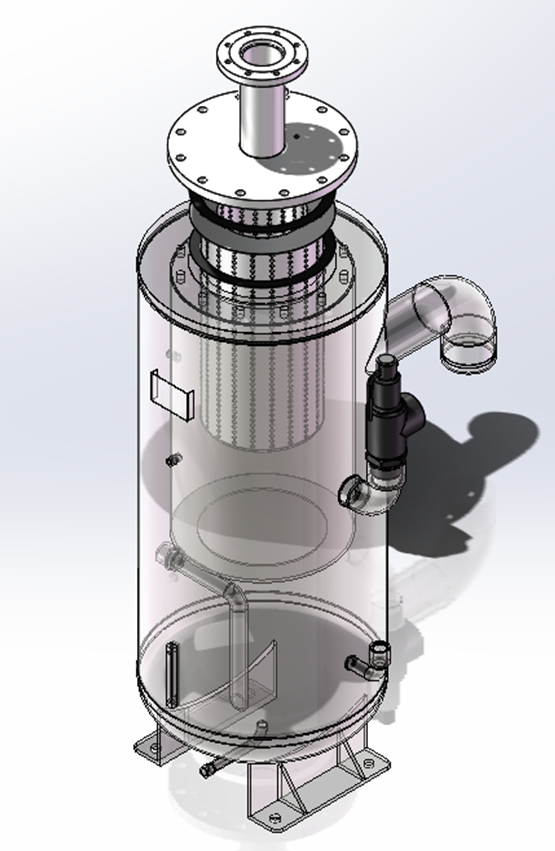

油氣桶（油氣分離器）：

油氣桶主要由筒體、油分芯、密封墊、安全閥等組成，油氣桶主要有儲存真空潤滑油、通過油分芯將排放的尾氣作油氣分離。

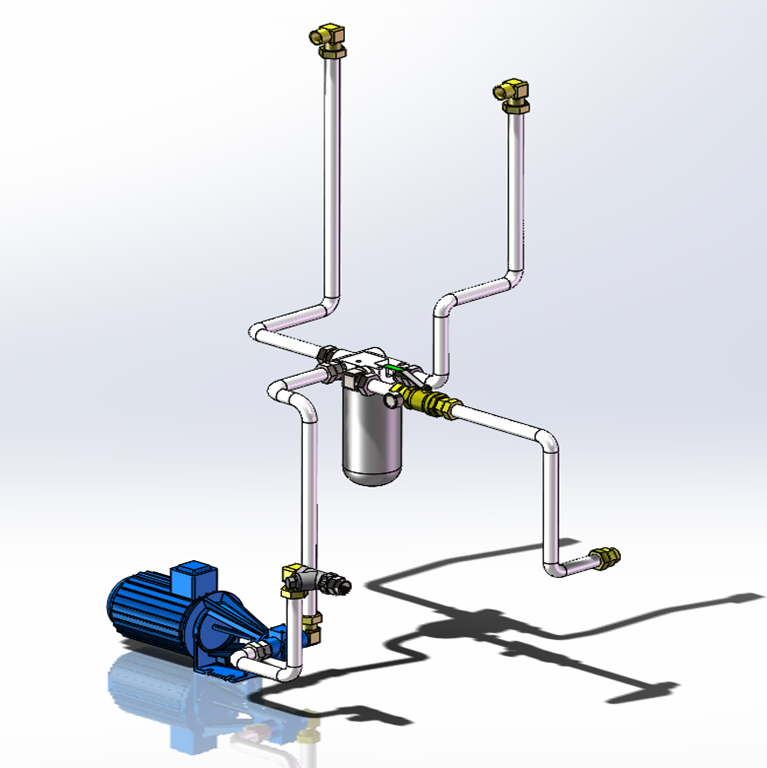

油路系統：

油路系統主要包括：彎管、接頭、齒輪泵、Y型過濾器、油濾座、油濾、壓力表、球閥。Y型過濾器+油濾雙重過濾，保證油路清潔。進口品牌外置齒輪泵，保證油路供油壓力。

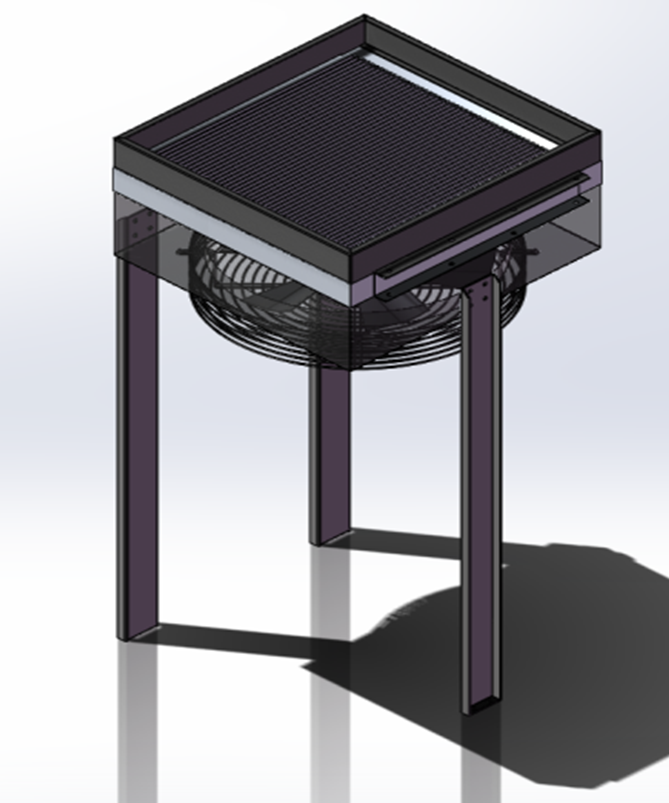

冷卻器組立：

冷卻器組立主要由冷卻器支架下導流罩、上導流罩、板翅式換熱器、外轉子風機。冷卻器主要是冷卻循環油路中的潤滑油，帶走或加快循環鈑金組立內部的熱氣流。
