近老遇到有人問一些真空法蘭結構的事，比如什么叫CF法蘭？什么是KF法蘭？什么是ISO法蘭？而ISO法蘭又分ISO-K和ISO-F。那么它們之間又有什么區別和聯系？的確，這些法蘭都是真空系統設計中常用的的法蘭標準，非專業人士的確也容易混淆，所以，真空技術網(www.chvacuum.com)在這里就將三種法蘭的結構，適用的標準一一列舉出來，希望對大家有所幫助。

1、CF法蘭

  CF法蘭的英文名是Conflat Flang。它是一種用于超高真空中的法蘭連接，是一種金屬靜密封，可以承受高溫烘烤。

  公稱直徑尺寸包括：DN16, 40, 63, 100, 160, 200，250

  適用的真空度高達10^-12 mbar.

  法蘭密封材料通常為Viton、PTFE、無氧銅等

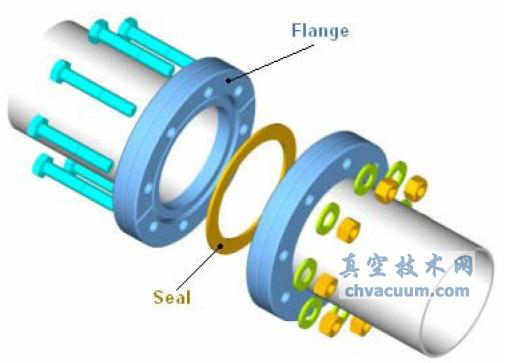

  法蘭通常為304、316不銹鋼等，具體見下圖所示：

2、ISO-KF

  ISO-KF是應用在真空系統中的一種快卸法蘭。他由以下幾個元件構成：兩個成對稱分布的KF法蘭、O-Ring、定心支架、卡箍。勿需使用別的工具，只要簡單地用手?jǐn)Q動碟形螺母就可以松開或壓緊聯接。

  ISO-KF真空接頭是小尺寸的快裝法蘭接頭.公稱直徑尺寸包括：DN 10, 16, 25, 40， 50。

  制造標準包括：DIN 28403，ISO 2861

  適用的真空度高達10^-8 mbar。

  法蘭密封材料通常為Viton、 Buna、 Silicone、EPDM、鋁等

  法蘭通常為304、316不銹鋼等

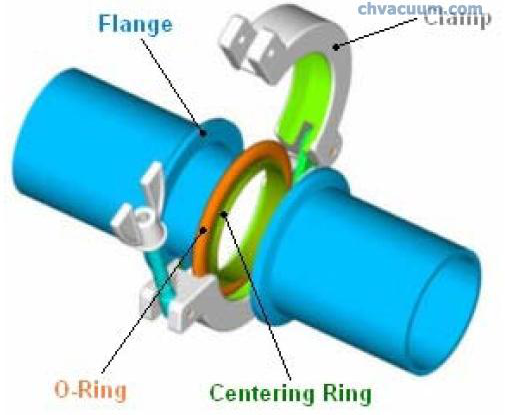

  ISO-KF 真空接頭通常由法蘭、快夾、密封圈(O-Ring)、中心定位環 (centering ring) 組成，見下圖。

3、ISO法蘭

  ISO法蘭和配管可用于從大氣壓到高真空，經常裝拆的各種應用中。一般管子的直徑超過50mm(2英寸)。如果使用氟橡膠O形圈，可以承受150℃烘烤。

  ISO法蘭常用的兩種形式是ISO-K和ISO-F

  ISO-K和ISO-F真空接頭是大尺寸的真空接頭，公稱直徑尺寸包括：DN 63, 100, 160, 200, 250, 320, 400, 500 和630

  制造標準包括：DIN 28404 ，ISO 1609

  可應用在要求真空度高達10^-8 mbar的場合。

  法蘭密封材料通常為Viton、 Buna、 Silicone、EPDM、鋁絲等

  法蘭通常為304、316不銹鋼等

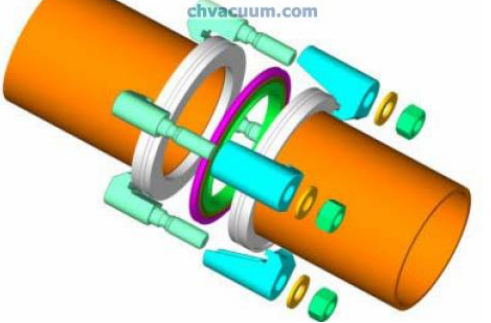

  a、ISO-K真空接頭通常由法蘭、法蘭爪、密封圈(O-Ring)、中心定位環 (centering ring) 組成，見下圖。

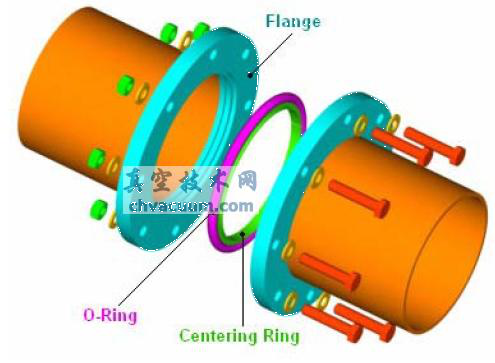

 b、ISO-F真空接頭通常由法蘭、密封圈(O-Ring)、中心定位環 (centering ring) 組成，與ISO-K不同的地方是法蘭用螺栓堅固。見下圖。
