常用CF法蘭尺寸型號

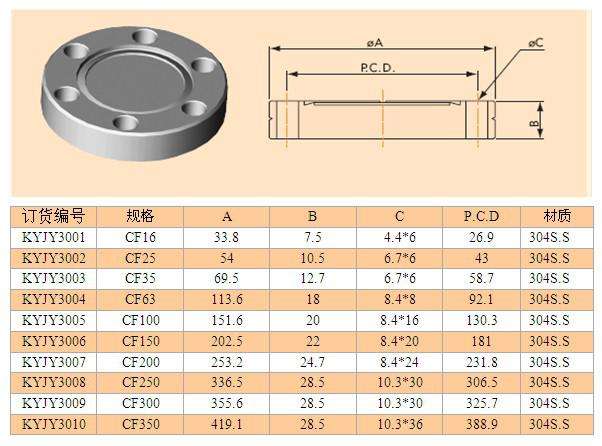

CF法蘭的內側有凸起的鋒利刀口，通過擠壓無氧銅墊圈(或其他軟金屬)使其變形而達到密封真空的目的，是全金屬材料的密封方式，被廣泛應用于超高真空系統中。CF法蘭也常用ICF法蘭來表示，CF后面的數字是標準的導管內徑，而ICF后面的數字是法蘭的外徑。常用CF法蘭的型號和尺寸見表

  CF法蘭分為固定型和松套型兩種。固定型法蘭為一體化結構。松套型法蘭由擠壓銅墊圈的刀口部分和通過螺栓的固定部分構成。法蘭上可開通孔或螺紋孔。開有通孔的法蘭要通過螺栓和螺母固定;開有螺紋孔的法蘭可直接使用螺栓固定。法蘭的材質主要為 SUS304(或 SUS304L)，因?yàn)?/span>SUS304放出氣體少，加工和焊接比較容易。
