常規檢漏和逆擴散檢漏

氦質譜檢漏儀的檢漏方式通常有兩種，一種為常規檢漏，另一種為逆擴散檢漏。逆擴散原理如圖所示。逆擴散檢漏是把被檢件接在分子泵出氣口一端，漏入的氦氣由分子泵出氣口逆著泵的排氣方向進入安裝在泵的進氣口端的質譜管內而被檢測。

這一檢漏方式是基于分子泵對不同質量的氣體具有不同壓縮比(氣體在分子泵出氣口壓強與進氣口壓強之比)即利用不同氣體的逆擴散程度不同程度而設計的。

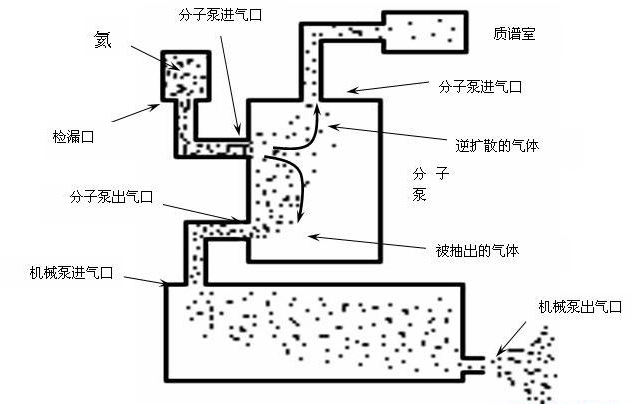

逆擴散原理圖

逆擴散方式檢漏允許被檢件內壓強較高，SFJ-231/241型氦質譜檢漏儀可達1000Pa(一般常規檢漏儀為0.05Pa以下)，適合檢大型容器或有大漏的器件，也適合吸槍檢漏。逆擴散方式還具有質譜管不易受污染，燈絲壽命長等優點。
